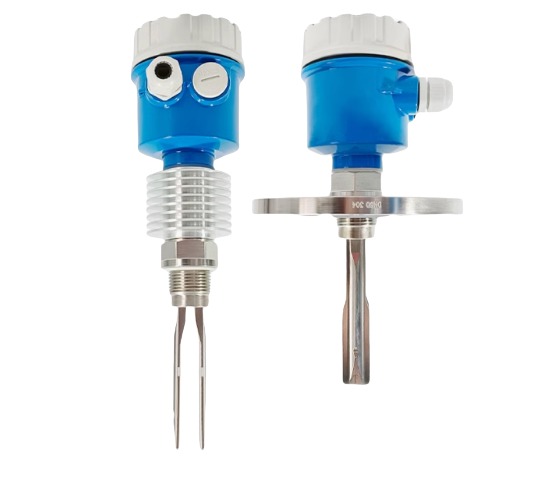

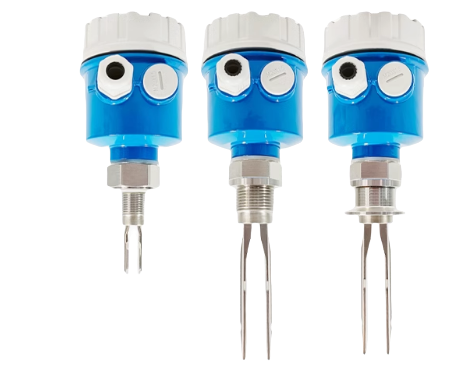

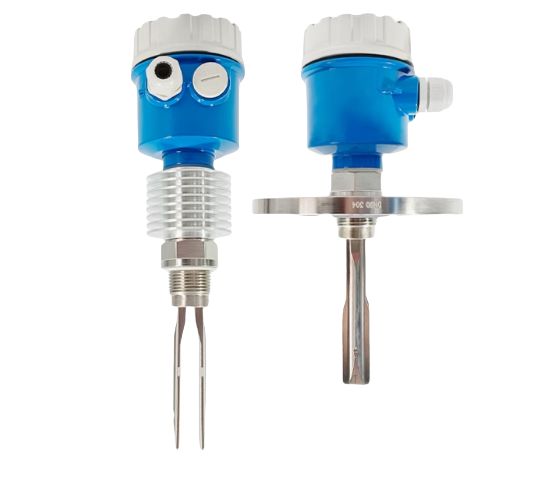

一、音叉液位开关概述

AL-YC型音叉液位开关又称（音叉式振动物位开关）是通过压电晶体的谐振来引起其振动的，当受到物料阻尼作用时，振幅急剧降低且频率和相位发生明显变化，这些变化会被内部电子电路检测到，经过处理后，转换成开关信号输出。音叉液位计可以对料罐的高低位进行检测、控制和报警，适用于各种液体、粉末、颗粒状固体。音叉液位计实用简单、运行可靠、适用性强基本上是免维护的、音叉和输出均有工作状态，均用发光二极管指示,可依据习惯调整状态指示，并配有三种输入方式（直流24V、交流110V和交流220V)和多种输出方式（直流电流输出型、继电器接点输出型、直流电压输出型）。所有类型均有高或低故障报警模式和可选择的仪表开关灵敏度。

二、音叉液位开关产品特点

1、运行真正免受流动、湍流、气泡、泡沫、振动、固体含量、涂敷、液体特性以及产品变化的影响

2、不需要标定而且所需要的安装工序最少

3、极性不敏感而且具有短路保护功能

4、无活动零件或缝隙真正实现免维护

5、发光二极管指示，可依据习惯调整状态指示

6、“快速滴落”的音叉设计对于粘性液体具有更快的响应时间

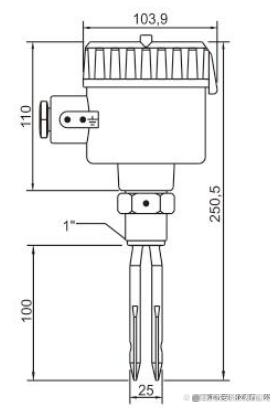

三、音叉液位开关主要技术参数

●介质温度范围：-20℃～150℃；

●环境温度：-20℃～80℃；

●环境湿度：≤95%RH；

●被测介质：液体、粉末或颗粒状固体；

●被测介质密度：固体≥0.1g/cm3 液体≥0.7g/cm3；

●被测固体颗粒尺寸：≤10mm；

●最大液体粘度：＜1000mm2/s；

●被测介质安息角：≥200；

●压力范围：≤4MPa；

●壳体材料：压铸铝合金；

●叉体材料：1Cr18Ni9Ti；

●防爆等级：DIIBT4；

●外壳防护等级：IP65；

●连接方式：G1”螺纹；

●法兰（用户选定）。

2、电气参数

●供电电压：DC24V；AC220V 50HZ；

●输出信号：继电器输出：8A 220V AC 3A 24V DC；

●电源功耗：≤2W ；

●音叉振动频率：300±50Hz；

●环境振动等级：V.L.4加速度不大于1g ；

●开关信号动作时间：1-60S。

五、电气连接

仪表接线见图所示，仪表接线端的1、2为AC220V，3为大地，4、5为DC24V。6、7、8、9、10、11为两组继电器输出。

1、电源指示灯

2、动作状态指示灯

3、上限、下限报警设置开关

4、灵敏度调节

5、动作释放延迟调节

6、复位按键

红灯-电源指示 绿灯-叉体状态指示

六、调试

●当限位报警选择L,叉体振动以绿灯灭指示，接线端子6和7，9和10为常闭，7和8，10和11为常开，物体碰到叉体时叉体停振，绿灯亮，继电器触点翻转6和7，9和10断开，7和8，10和11闭合。调整延时旋钮报警释放延迟1-60秒。

●限位报警选择处于H状态，叉体振动绿灯亮为指示，接线端子6和7,9和10为常开，7和8，10和11为常闭，物体碰到叉体时，绿灯灭，继电器翻转6和7，9和10闭合，7和8，10和11断开。调整延时旋钮报警释放延迟1—60秒。

●一般情况下将状态调在L段即可，以选择继电器输出端子实现上下限报警。

●灵敏度调整：根据介质的密度调整，密度越低灵敏度应调整越高。

●现场振动比较强烈的情况下造成的误报可将灵敏度适当降低来解决。

●当状态指示选择好后，按说明接线，确认无误后，接通电源，用手轻触音叉端面模拟有物料时，状态指示灯应变换状态，手离开后状态指示应复原。如此反复几次，确认工作正常后方可准备在现场安装。
