二、产品特点

1、稳定性好，精度高

2、直接投入到被测介质中，安装使用相当方便。

3、固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量，
4、不受被测介质起泡、沉积、电气特性的影响

5、宽范围的温度补偿。

6、具有电源反相极性保护及过载限流保护。

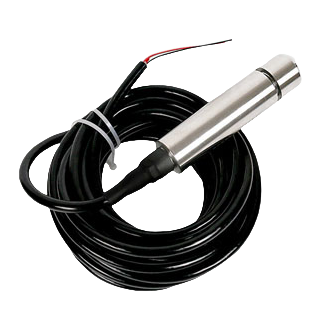

7、缆式液位变送器的压力探头为不锈钢（1Cr18Ni9Ti）材料，电缆护套为橡塑，特殊要求可选择聚四氟乙烯探头、不锈钢或聚四氟乙烯电缆护套材料。

8、直杆式液位变送器的压力探头及电缆护套为全不锈钢（1Cr18Ni9Ti）材料，变送器的插入深度可在±20cm范围内自由调整。

三、技术指标

测量范围：0.3～100m（由用户自选）

精       度：0.2、0.5、1.0级

工作温度：-20～80℃

输出信号：二线制4～20mADC

电源电压：标准24VDC（12～36VDC）

不灵敏区：≤±1.0%FS

负载能力：0-600Ω

相对温度：≤85%

防护等级：IP68

防爆标志：ExiaⅡCT4-6

四、安装指南

1、由于罐底或舱底易沉积污泥、油渣等物，建议将测量探头离开罐（舱）底一定高度，以免杂物堵塞探头。

2、在介质波动较大，导气电缆很长的情况下，对探头应采用套筒将其固定，以防探头摆动而影响测量精度。

3、变送器侧面安装时，导气电缆弯曲半径应大于10厘米，避免弯曲过度而将导气电缆损坏。

4、投入式液位变送器接地端子应可靠接地，电源屏蔽线应与其相连。

5、测量易爆危险品时，必须严格按照GB3836.1-83《爆炸性环境用防爆电器设备通用要求》和GB3836.4-83《本质安全型电路和电气设备“i”》中的有关规定进行安装。

五、安装建议

1、液位变送器安装在静止的深井、水池中时，通常把内径Φ45mm左右的钢管 （不同高度打若干小孔，以便水通畅进入管内）固定于水中，然后将投入式液位变送器放入钢管中即可使用。

2、测量流动或有搅拌的液体的液位时，通常把内径Φ45mm左右的钢管 （在液体流向的反面不同高度打若干小孔，以便水通畅进入管内）固定于水中，然后将投入式液位变送器放入钢管中即可使用。

3、变送器的安装方向为垂直，投入式安装位置应远离液体出入口及搅拌器。

4、在有较大振动的使用场合，可在变送器上缠绕钢丝，利用钢丝减震，以免拉断电缆线

六、注意事项

1、使用中发现异常，应先关掉电源，停止使用，然后进行检查或向技术部联系。

2、接供电电源时应严格按照瑞凌仪表制造有限公司接线说明进行连接。

3、液位变送器运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。
