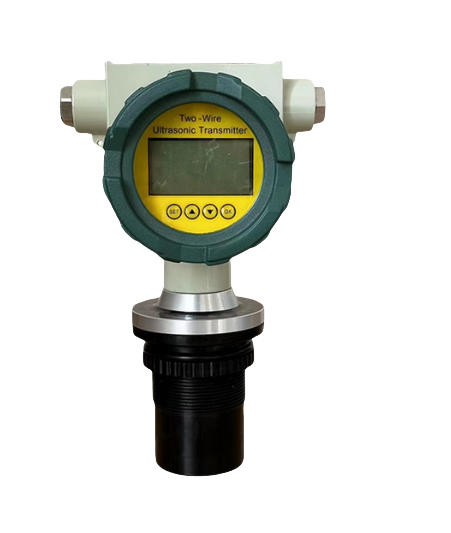

防爆型超声波液位计是一种能在易爆环境下安全运行的液位测量设备，采用高频超声波探测信号。

产品简介

防爆型超声波液位计采用铝合金防水外壳，壳体小巧且相当坚固。经国家权威机构检验认可，现已定型批量生产。本产品符合GB3836.1－2000和GB3836.4－2000国家标准要求，防爆标志为：ExiaIIBT4。

基本技术参数

量程：0～5M,0～8M,0～10M 0-60M

盲区：＜0.3M,＜0.5M

发射角：12°

最小显示分辨率：1MM

精度：±0.3%×量程

温度补偿：自动温度补偿

显示：四位0.36″LED(可选LCD)

工作频率 ：20 KHz～43.0KHz（因型号规格而不同）

现场设置：通过本机按键完成

标定：出厂标定,可现场校准

防爆标志：ExiaⅡBT4

输出（可选）

模拟输出信号：0～20mA；4～20mA负载＜300Ω；0～5V；0～10V

数字输出：RS485（支持Modbus）

开关输出：最多三组

供电

工作电压： DC12V

功耗＜1.5W

物理特性

外形尺寸：Φ75×110×M48

外壳材质：ABS工程塑料；换能器：铝合金

重量：1Kg

连接方式：螺纹连接或螺环固定

安装方式：外直管螺纹M48×1.5

键盘：三位贴片式A.B.C按键

进线电缆：Φ5～10MM×1.5M

防护等级：IP65（可选更高防护等级）

温度：－10℃～60℃

相对湿度：0～95%

压力： 常压

安装要求

选择量程 如果测量液体，可以按照标称量程选型。

如果是测量固体(请事先咨询厂家销售人员)，最少需要将量程加大,

如果是松软的物体(比如面粉,棉花,海绵),将不能使用。如果测量液体.

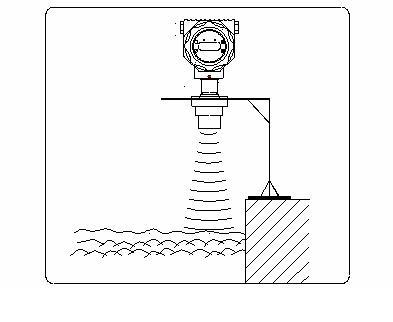

安装示意图

位有覆盖面大的气泡，也要加大量程,气泡厚度超过5cm,将不推荐使用。空气中有粉尘或者蒸汽，请事先咨询厂家技术人员,要加大量程使用。

选择探头材料，主要看环境是否有腐蚀性 一般的弱酸弱碱环境

可以用普通探头，腐蚀性强的，要用防腐的探头。强酸碱的场合，我们

还要考虑是否会形成雾气，会形成雾气的场合，还要求加大量程使用。

探头的安装位置，根据发射角和可能产生的虚假反射回波。超声波波束通过

探头聚焦，脉冲波束的发射就好像手电筒的光束一样，不同类型不同量程的探

头的发射角不同。在发射角内的任何物体，如：管道、容器支架和其他装置，

       都会造成很强的虚假回波，特别是发射内距离探头最近的几米处。
