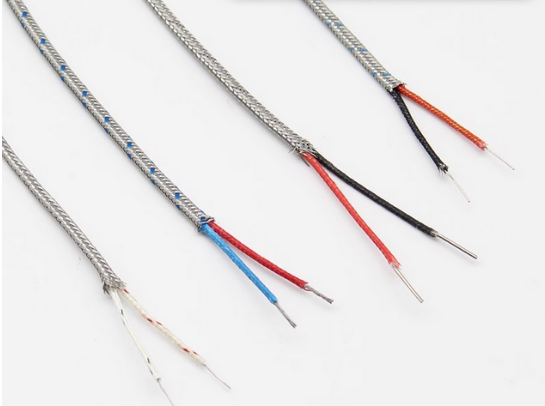

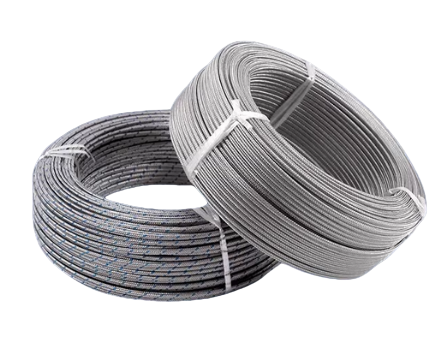

热电偶精密线是在一定温度范围内（0~100℃）具有与所匹配热电偶热电动势相同标称值的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差

介绍

用于将热电偶冷端延长至远离高温且温度比较稳定的地方的 一种专用导线。实质上是由两种不同的金属组成的热电偶。在一定温度范围内 ，它的热电特性与主热电偶的热电性质基本相同。用补偿导线与热电偶的冷端连结，就可以将热电偶输出的温度信号传输到远离数 十米的控制室里，送给显示仪表或控制仪表。这就相当于把热电偶延长到温度恒定的地方，解决了热电偶冷端在热设备附近造成的高温和温度不稳定问题。 使用方便，是热电偶安装中经常采用的。它们是专用导线，一种类型的补偿导线只能同相应的一类热电偶配套使用，而且正、负极性不可接反。

分类

补偿导线分一般采用和热电偶具有相同电子密度的导线代替，补偿导线的与热电偶的连线一般都是很明了，热电偶的正极连接补偿导线的红色线，而负极则连接剩下的颜色。一般的补偿导线的材质大部分都采用铜镍合金。

实例

常用的补偿导线有以下几种：

使用目的

使用补偿导线的目的：

（1）将热电偶的参考端从高温处移到环境温度较稳定的地方。

（2）节省大量的用于制造热电极的贵重和稀有金属材料。

（3）使用补偿导线便于安装和线路的敷设。

（4）用较粗直径和导电系数大的补偿导线代替热电极，可以减少热电偶回路电阻，利于测量和自动控制。

注意事项

使用补偿导线时应注意以下几点：

（1）各种补偿导线只能与相应型号的热电偶配用，就是各种热电偶和所配用的补偿导线在规定温度（O～100℃）范围内热电特性必须是相同的。

（2）补偿导线和热电偶连接点的温度不得超过规定的使用温度。

（3）补偿导线和热电偶、仪表连接时，正负极不能接错，而且两对连接点要处于相同的温度。

（4）要根据所配仪表的线路电阻要求，选用补偿导线的线径。
